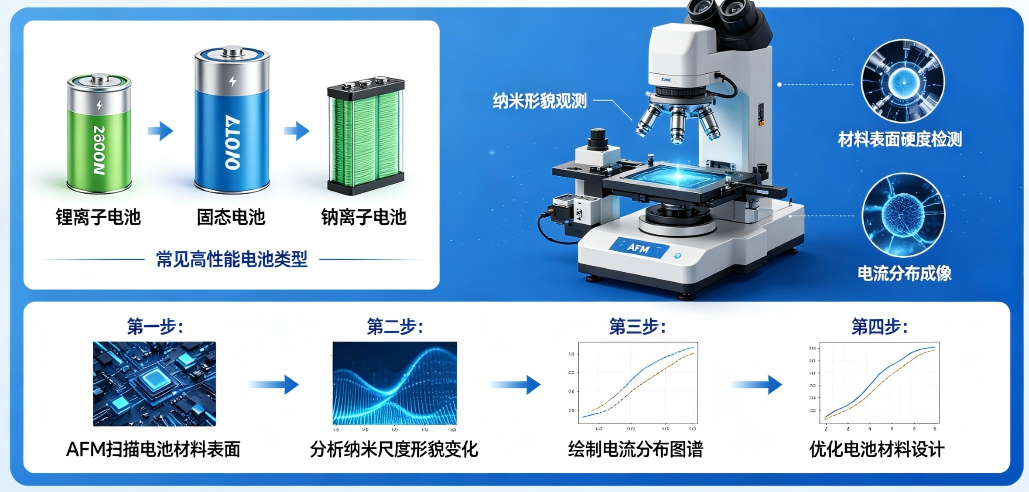

鋰離子電池、固態電池、鈉離子電池……這些名字你一定不陌生。但你可能不知道，在每一塊高性能電池的背后，都有一臺神秘的儀器在默默工作。它能“看見"納米尺度的形貌變化，能“摸到"材料表面的軟硬，甚至能“畫出"電流的分布圖。

今天，我們就來聊聊，AFM究竟如何幫助科學家破解電池內部的“黑箱"，推動下一代高比能、高安全電池的發展。

01 為什么AFM是電池研發的“剛需工具"？

電池的宏觀性能（續航、循環次數），取決于電極顆粒、界面穩定性等微觀結構。AFM的三大核心優勢，精準匹配電池表征需求：

納米級分辨率：能看清SEI膜（電池界面關鍵保護層）、鋰枝晶、電極顆粒的細微形貌，捕捉肉眼和普通顯微鏡看不到的細節；

多物理場表征：一次掃描就能同時獲取形貌、力學、電學等多維度數據，不用反復取樣，效率翻倍；

原位兼容：可在電解液、恒電位等真實電池工況下觀測，還原電池充放電時的動態變化，避免“離線觀測"的誤差。

02 核心應用：從材料到失效，全鏈條守護電池性能

AFM的應用貫穿電池研發、生產、失效分析全流程，尤其在鋰電池、固態電池領域，每一個核心環節都離不開它的“助攻"，我們分場景拆解，通俗易懂不燒腦。

1）應用場景一：電極材料的“微觀質檢員"

電極（正極+負極）是電池的“能量核心"，其微觀狀態直接影響電池容量和循環壽命。AFM主要排查3個關鍵問題：

1. 表面形貌：觀測石墨、硅基等電極的顆粒大小、分布均勻度，以及充放電循環中顆粒是否破碎、膨脹（比如硅負極膨脹率可達300%，AFM能精準捕捉這一變化）；
2. 力學性能：測試電極的硬度、彈性模量，判斷電極是否容易粉化、脫落——畢竟電極“掉粉"，電池續航就會大幅縮水；
3. 電學性能：定位電極的“死區"（不導電的顆粒），跟蹤鋰離子嵌入/脫嵌的動態過程，優化電極導電網絡。

ACS Appl. Mater. Interfaces 2024, 16, 43512-43525；DOI: 10.1021/acsami.4c06693

2）應用場景二：SEI膜的“專屬觀測員"（最核心應用）

SEI膜是電池電極表面的一層“保護衣"，厚度僅5-20 nm，卻直接決定電池的庫侖效率、循環壽命和安全性——SEI膜不穩定，電池就容易衰減、鼓包，甚至出現安全風險。

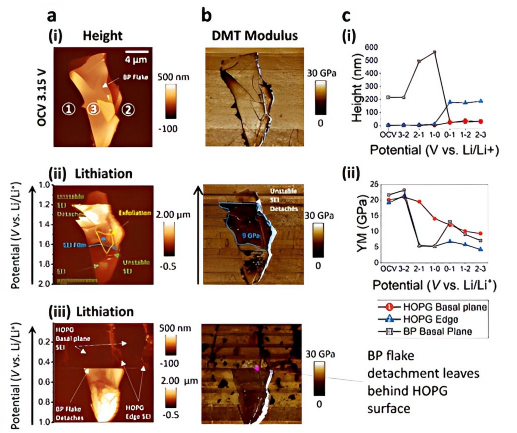

在原位工況下，AFM能實時看到SEI膜的成核、生長、覆蓋全過程，看清它在不同電解液、不同電位下的變化；還能測量SEI膜的厚度、均勻性和力學強度，判斷它是否“結實耐用"。比如，高濃度電解液能形成更致密、更薄的SEI膜，破解電池續航衰減的密碼，先從AFM觀測SEI膜開始。

J. Phys. Chem. C 2024, 128, 18182-18190；DOI：10.1021/acs.jpcc.4c04758

3）應用場景三：鋰枝晶的“安全預警員"

鋰枝晶是電池安全的“頭號敵人"——它像一根細針，充電時會不斷生長，一旦刺穿隔膜，就會導致電池內短路、起火甚至爆炸。

AFM能在原位環境下，清晰捕捉鋰枝晶的生長過程：它是針狀、苔蘚狀還是塊狀？生長速度有多快？哪些因素（如電流密度、溫度）會加速它的生長？

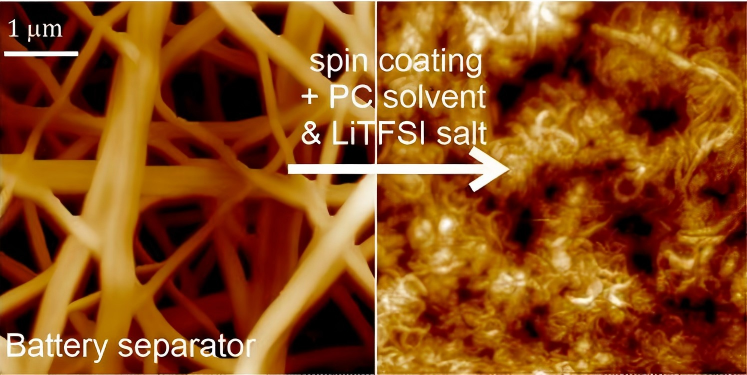

同時，AFM還能觀測鋰枝晶與隔膜的相互作用，分析隔膜的機械強度是否能抵御枝晶穿刺，為高安全電池的隔膜選型提供依據。

4）應用場景4：固態電池的“破局關鍵"

固態電池是未來電池的重要方向，但固-固界面的接觸問題、阻抗問題，——電極與固態電解質接觸不緊密，就會導致電池性能下降。AFM能精準表征固-固界面的微觀狀態：界面是否有空隙？接觸緊密程度如何？循環過程中是否會產生裂紋、應力集中？

此外，AFM還能測試固態電解質的晶粒大小、晶界缺陷和力學可靠性，為固態電池的電解質研發、界面優化提供核心數據支撐。

03常用AFM技術模式：不同場景，選對“工具"更高效

針對電池行業的不同需求，AFM有多種技術模式，不用死記硬背，記住這5種常用的即可：

PeakForce Tapping（PFT）：低損傷，一次掃描就能同時獲得形貌和力學數據（如模量、硬度），適合電極、SEI膜表征；

Conductive AFM（CAFM）：專注納米電導率測試，定位電極“死區"、分析界面接觸電阻；

Electrochemical AFM（EC-AFM）：原位液相+恒電位/恒流，模擬真實電池工況，觀測SEI膜、鋰枝晶動態；

Lateral Force Microscopy（LFM）：測試納米摩擦、粘附力，分析電極內部滑移、電解液潤滑作用；

AFM-Raman/AFM-IR：多模態聯用，同時獲得形貌、成分、力學數據，精準關聯“結構-性能"關系。

展望未來：AFM將走向何方？

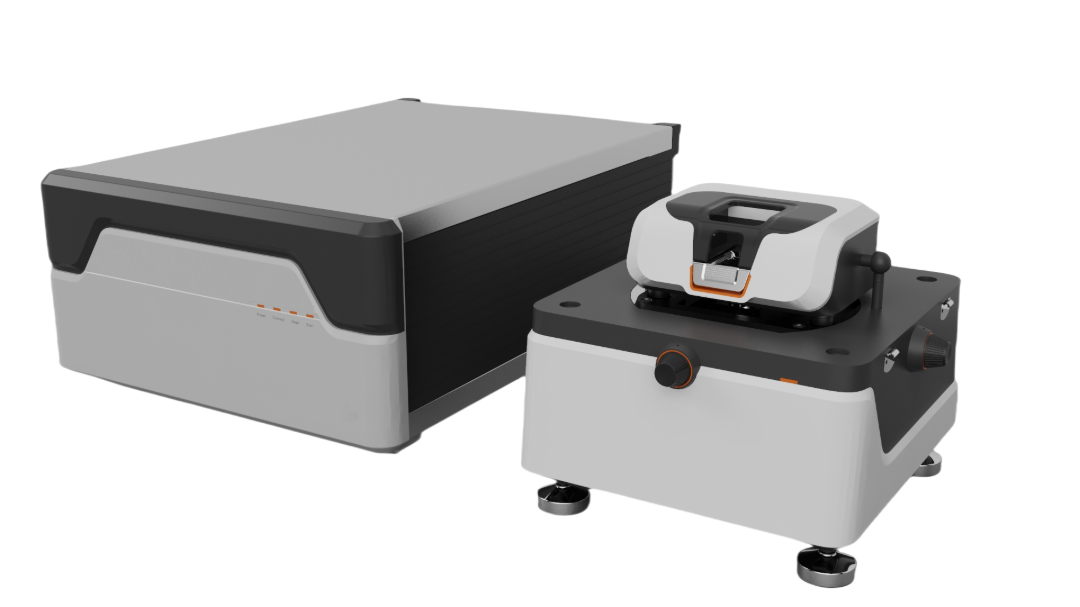

OpenSPM 專家型雙通道自感知原子力顯微鏡
